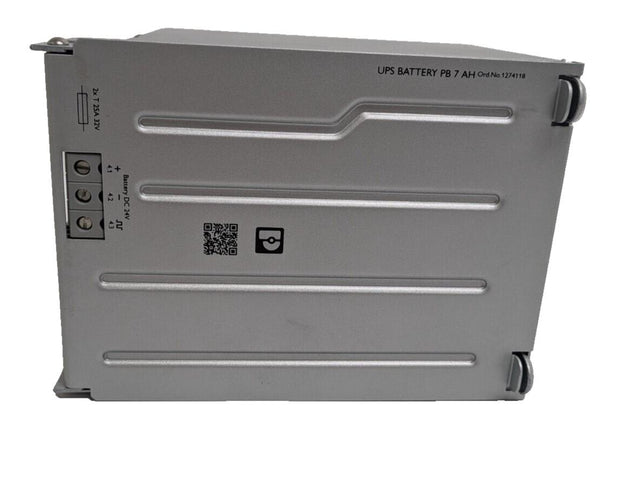

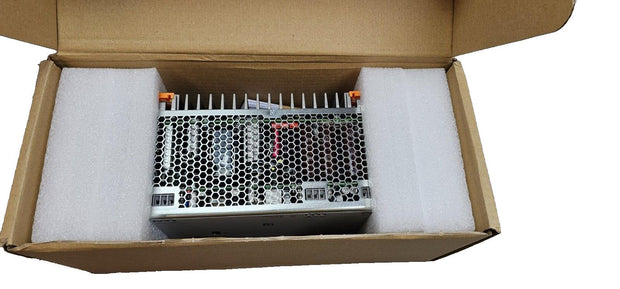

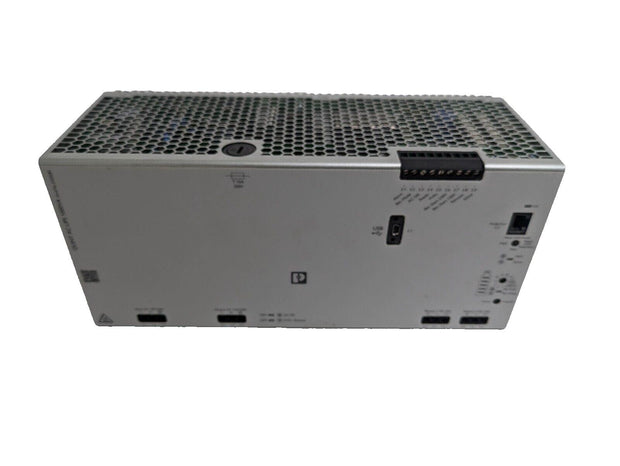

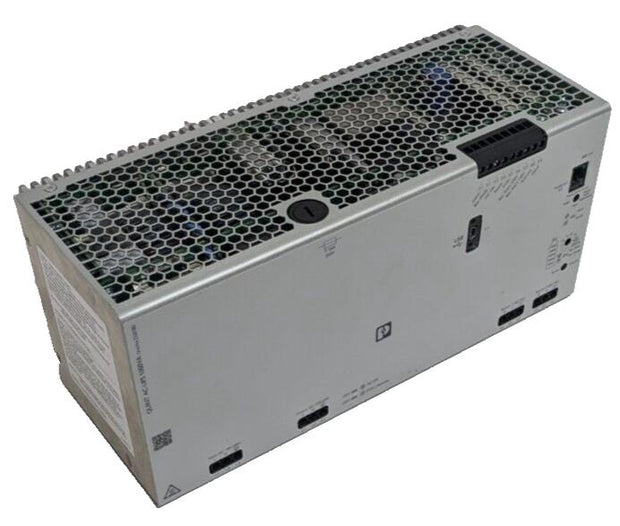

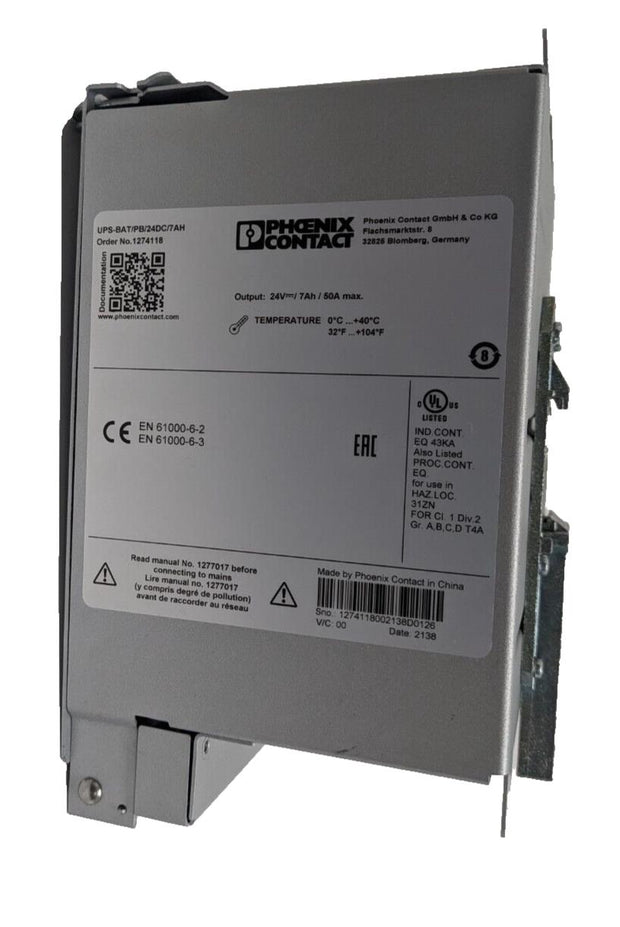

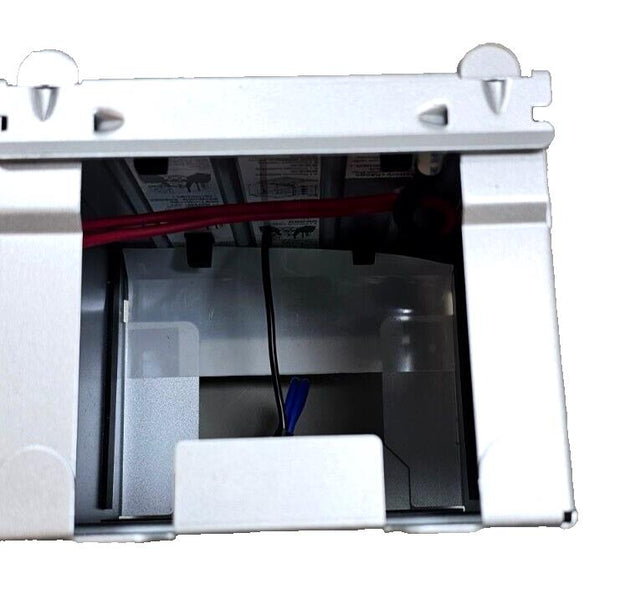

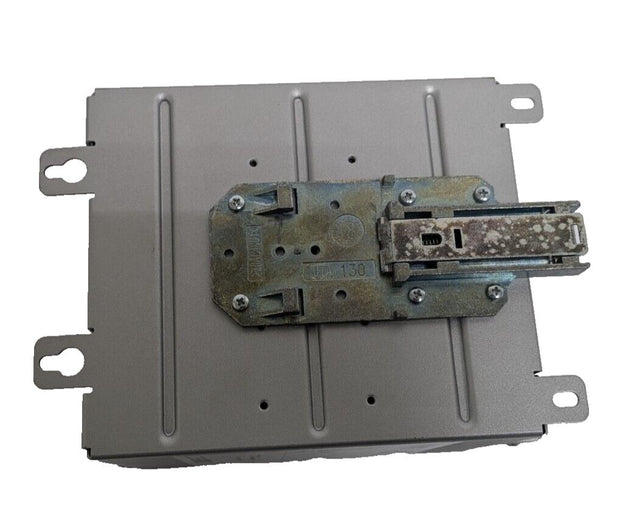

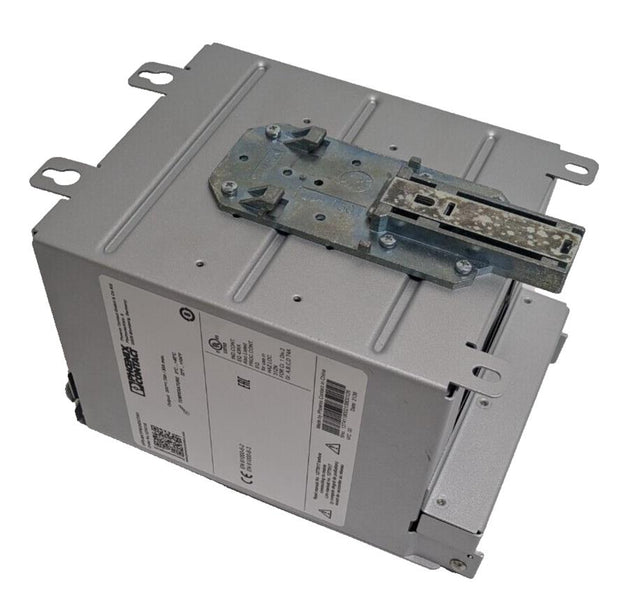

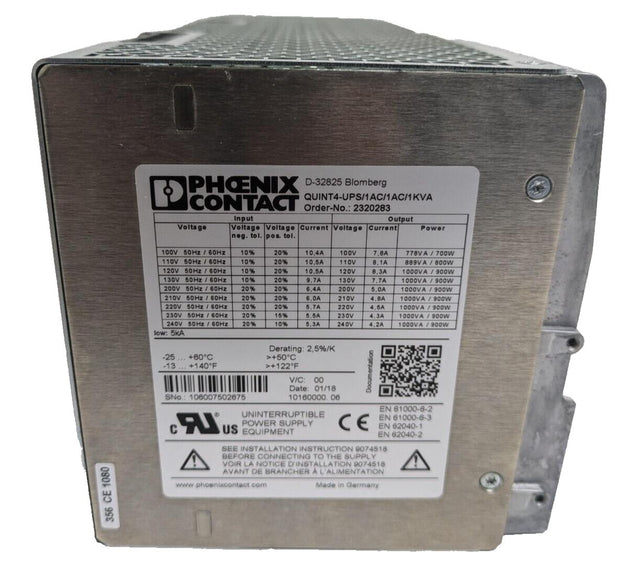

Width |
290 mm |
Height |
130 mm |
Depth |
125 mm |
Degree of protection |
IP20 |
Ambient temperature (operation) |
-25 °C ... 60 °C (> 50 °C Derating: 2.5 %/K) |
Ambient temperature (storage/transport) |
-40 °C ... 85 °C (with charged energy storage device) |
Max. permissible relative humidity (operation) |
= 95 % |
Climatic class |
3K3 (EN 60721) |
Degree of pollution |
2 |
Installation height |
= 3000 m (> 2000 m, observe derating) |
Nominal input voltage |
100 V AC -10 % / +20 % |
Nominal input voltage |
110 V AC -10 % / +20 % |
Nominal input voltage |
120 V AC -10 % / +20 % |
Nominal input voltage |
130 V AC -10 % / +20 % |
Nominal input voltage |
200 V AC -20 % / +20 % |
Nominal input voltage |
210 V AC -20 % / +20 % |
Nominal input voltage |
220 V AC -20 % / +20 % |
Nominal input voltage |
230 V AC -20 % / +15 % |
Nominal input voltage |
240 V AC -20 % / +10 % |
Input voltage range |
90 V AC ... 264 V AC |
AC frequency range |
45 Hz ... 65 Hz |
Buffer period |
1 h (38 AH) |
Permissible backup fuse |
B16 230 V AC |
Power factor (cos phi) |
0.9 |
Nominal output voltage |
100 V AC |
Nominal output voltage |
110 V AC |
Nominal output voltage |
120 V AC |
Nominal output voltage |
130 V AC |
Nominal output voltage |
200 V AC |
Nominal output voltage |
210 V AC |
Nominal output voltage |
220 V AC |
Nominal output voltage |
230 V AC |
Nominal output voltage |
240 V AC |
Nominal output current (IN) |
7.8 A (100 V AC) |
Nominal output current (IN) |
8.1 A (110 V AC) |
Nominal output current (IN) |
8.3 A (120 V AC) |
Nominal output current (IN) |
7.7 A (130 V AC) |
Nominal output current (IN) |
5 A (200 V AC) |
Nominal output current (IN) |
4.8 A (210 V AC) |
Nominal output current (IN) |
4.5 A (220 V AC) |
Nominal output current (IN) |
4.3 A (230 V AC) |
Nominal output current (IN) |
4.2 A (240 V AC) |
POWER BOOST (IBoost) |
13 A (120 V AC) |
POWER BOOST (IBoost) |
7 A (230 V AC) |
Derating |
> 50 °C ... 60 °C (2.5%/K) |
Connection in parallel |
Yes, 2 |
Connection in series |
No |
Maximum power dissipation in no-load condition |
typ. 17 W (120 V AC) |
Maximum power dissipation in no-load condition |
typ. 25 W (230 V AC) |
Net weight |
5 kg |
Efficiency |
> 92 % (120 V AC) |
Efficiency |
> 94 % (230 V AC) |
Protection class |
I |
Degree of protection |
IP20 |
MTBF (IEC 61709, SN 29500) |
217546 h (230 V AC, at 40 °C) |
Connection Method |
Screw connection |
Conductor cross section solid min. |
0.2 mm² |
Conductor cross section solid max. |
6 mm² |
Conductor cross section flexible min. |
0.2 mm² |
Conductor cross section flexible max. |
4 mm² |
Conductor cross section AWG min. |
30 |
Conductor cross section AWG max. |
10 |
Stripping length |
8 mm |
Connection Method |
Screw connection |
Conductor cross section solid min. |
0.2 mm² |
Conductor cross section solid max. |
6 mm² |
Conductor cross section flexible min. |
0.2 mm² |
Conductor cross section flexible max. |
4 mm² |
Conductor cross section AWG min. |
30 |
Conductor cross section AWG max. |
10 |
Stripping length |
8 mm |
Connection Method |
Screw connection |
Conductor cross section solid min. |
0.2 mm² |
Conductor cross section solid max. |
2.5 mm² |
Conductor cross section flexible min. |
0.2 mm² |
Conductor cross section flexible max. |
2.5 mm² |
Conductor cross section AWG min. |
30 |
Conductor cross section AWG max. |
12 |
Stripping length |
8 mm |
Electromagnetic compatibility |
Conformance with EMC Directive 2014/30/EU |
Noise immunity |
Noise immunity according to EN 62040-2-2006 |
Standards/regulations |
EN 61000-4-2 |
Contact discharge |
4 kV (Test Level 2) |
Standards/regulations |
EN 61000-4-3 |
Frequency range |
80 MHz ... 1 GHz |
Test field strength |
10 V/m |
Standards/regulations |
EN 61000-4-4 |
Comments |
Criterion B |
Standards/regulations |
EN 61000-4-6 |
Frequency range |
0.15 MHz ... 80 MHz |
Voltage |
10 V |
Conducted noise emission |
EN 62040-02 (Class C2) |
Standards/regulations |
EN 61000-4-8 |
Low Voltage Directive |
Conformance with Low Voltage Directive 2014/35/EC |
UL approvals |
UL/C-UL Recognized UL 1778 |
Shock |
15g in all directions (EN 60068-2-27) |
Vibration (operation) |
5 Hz ... 100 Hz, 0.7g (EN 60068-2-6) |
Overvoltage category (EN 60950-1) |
II |
REACh SVHC |
Lead 7439-92-1 |
Discharge in air |
8 kV (Test Level 3) |
Input |
2 kV (Test Level 3 - asymmetrical) |
Output |
2 kV (Test Level 3 - asymmetrical) |
Signal |
2 kV (Test Level 3 - asymmetrical) |
Signal |
1 kV (Test Level 2 - asymmetrical) |
Frequency |
50 Hz |
Frequency |
60 Hz |
Criterion A |
Normal operating behavior within the specified limits. |
Criterion B |
Temporary impairment to operational behavior that is corrected by the device itself. |
Installation distance right/left |
5 mm / 5 mm |
Installation distance top/bottom |
50 mm / 50 mm |
Harmonic currents |
EN 61000-3-2 (Class A) |
Flicker |
EN 61000-3-3 |
